奥林巴斯格里诺光学系统光路图
搭载了格里诺（Greenough）光学系统，同时实现了大范围的变焦比和清晰的观察影像。灵活运用了格里诺光学系统的特性，机体线条流畅而小巧。能在生产流水线发挥威力的同时，也适合与设备组装使用。V字形光路使物镜的形状能设计成细长形。工作性能小型机体诞生了。
实现了小型机体的格里诺（Greenough）光学系统
实现了高度平直度和较深的焦点深度
内向角的格里诺光学设计，使高度平直度和较深的焦点深度能同时实现。能从前面到内部正确对焦凹凸很大的样品，得到充满立体感的观察图像。
实现了忠实于样品的观察影像
自然的色彩再现功能，能够观察到样品原来的颜色。影像平面弯曲的抑制，能更为逼真的观察到样品的形状。此外，变焦比为6.7（0.67倍～4.5倍）［SZ61］,5（0.8倍～4倍）［SZ51］。
对应ESD，防止器件受到静电影响机体和主要附件涂以防静电材料，能够快速去除静电。这样就能够防止静电破坏样品。
根据用途选择机体

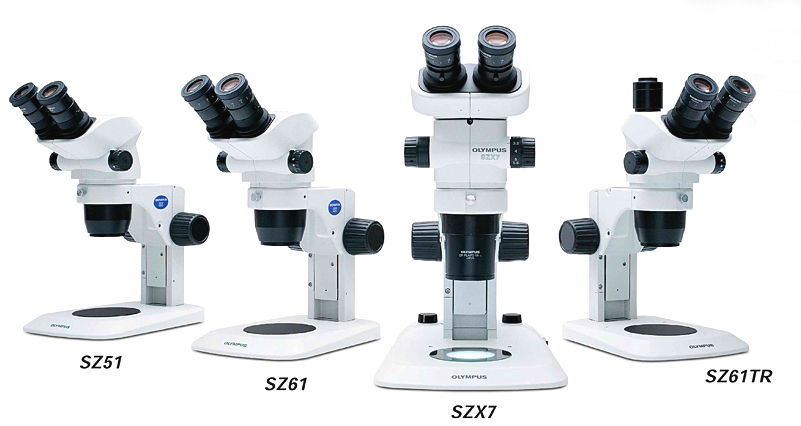

除了标准型号的SZ61/51以外，我们还准备了适合安装数码照相机的三目镜筒型号（SZ61TR），和适合设备加载的俯角60°型号（SZ61/51-60）。
三目镜筒型 (SZ61TR)
备有各种通用支架，有可以自由调节手臂角度和长度的SZ2-STU2型号，还备有能固定于设备的侧面等处，在组装和检查工程流水线中发挥威力的SZ2-STU3等能有效观察无法放入载物台的大样品的支架。
SZ2-ST组合
SZ61上下光源底座组合
SZ2-STU2组合
SZ2-STU3组合
多样化的照明单元
LED照明底座组合
开发了使用LED的透射照明底座。极薄型设计降低了样品的位置，发挥了操作性能。此外，透射、外延的切换可以通过旋转轻松操作。
双分支互锁导光管高亮度反射照明装置组合
使用双分支互锁导光管可以将光线投向样品的两侧，能自由地调节位置和角度。如果使用聚光透镜，则能够容易的进行点照明，从而确保高倍率观察时的充分亮度。
同轴光反射照明装置组合
能够观察在偏斜反射照明中无法观察的样品，是SZ61专用的照明装置。
白色LED照明装置组合
实现了高性价比的高亮度连续调光，是热影响小、寿命长的环形照明装置。
光学系统 | 格利诺光学系统 | |||||
总放大［率］ | 2.0-270x(SZ61) 2.4-240x(SZ51) | |||||
变倍体 | 变焦比 | 6.7（0.67-4.5x）(SZ61) 5（0.8-4x）(SZ51) | ||||
AS | - | |||||
观察筒 | 双目（观察筒倾斜角45°/60°）/三目观察筒（0.5x内置拍摄用透镜）[SZ61] | |||||
对焦单元 | 支架台 | |||||
物镜 | 倍率 | 种类 | N.A. | W.D.（mm） | 观察倍率※2 | 观察范围（mm）※2 |
0.3x | 辅助物镜 （可变式） | 0.02-0.024 | 350-250 | 2-13.5 x (SZ61) | φ109.5-16.3(SZ61) | |
0.4x | 辅助物镜 （可变式） | 0.027-0.032 | 250-180 | 2.7-18x (SZ61) | φ82.1-12.2(SZ61) | |
0.5x | 辅助物镜 | 0.036 | 200 | 3.4-22.5x (SZ61) | φ65.7-9.8(SZ61) | |
0.62x | 辅助物镜 | 0.042 | 160 | 4.2-27.9x (SZ61) | φ53-7.9(SZ61) | |
0.75x | 辅助物镜 | 0.053 | 130 | 5-33.8x (SZ61) | φ43.8-6.5(SZ61) | |
1x | - | 0.071 | 110 | 6.7-45x (SZ61) | φ32.8-4.9(SZ61) | |
1.5x | 辅助物镜 | 0.1 | 61 | 10.1-67.5x (SZ61) | φ21.9-3.3(SZ61) | |
2x | 辅助物镜 | 0.142 | 38 | 13.4～90x (SZ61) | φ16.4-2.4(SZ61) | |
外形尺寸 | 194（W）×253（D）×368（H）mm | |||||
重量 | 3.5 kg（标准组合） | |||||
备注 | ※1 物镜与目镜组合时的倍率范围 | |||||
