明兹精密仪器(上海)有限公司

Meizs D550ES电子平行光管(鉴别率检测仪）是一种能产生平行光束的仪器又称(鉴别率检测仪），是装校调整光学仪器的重要工具之一，也是光学量度的重要仪器。当配用不同的分划板时，可用来测量透镜或透镜组的焦距、分辨率等。电子平行光管采用高分辨率电子目镜系统将分划板图像清晰成像于CCD光敏面上，图像通过HDMI高清线传输至显示器，通过专用图像采集软件可实现分划板图像的放大显示、保存、及图像再处理。
电子平行光管系统是明兹公司是在老款平行光管基础上研发的新产品，本产品将完全替代现有光学目镜读数平行光管，通过电子展现在显示屏上面，是属于平行光管的完善和升级版。该产品可用于专业检定光学镜头的焦距、分辨率等技术指标，将附配的平面反光镜附件与专用承载平台连接，利用平行光管的子准直原理可测量工件及平台的直线度和平面度指标。
采用电子平行光管系统具有以下优势和特点：
1. 光学和电子图像两级放大，放大倍率可达20~120倍，极大地提高了分辨和读数精度。
2. 从电脑显示屏清晰观察图像，消除了眼疲劳和由于眼疲劳所导致的读数误差。
3. 分划板及读数图像的数字化实现了检测过程的科学有效管理，便于生成客观准确的检测报告。
技术参数：
1、平行光管：焦 距（名义值）550mm,，口 径55 mm，相对孔径1：10
2、电子目镜：焦 距44mm，放大倍数0.12-1.2倍（可选2X大物镜）
3、仪器外形尺寸：680*150*135mm
4、重 量：7.5公斤
5、电子目镜系统:HDMI高清工业相机CCD：1/2inch，200万像素，无级电子缩放，放大倍数： 20~120倍
注：可依据用户需求配置定制平行光管

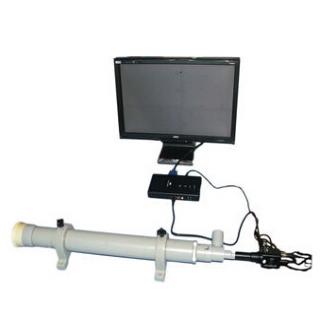

(鉴别率检测仪效果图）
