一、用途

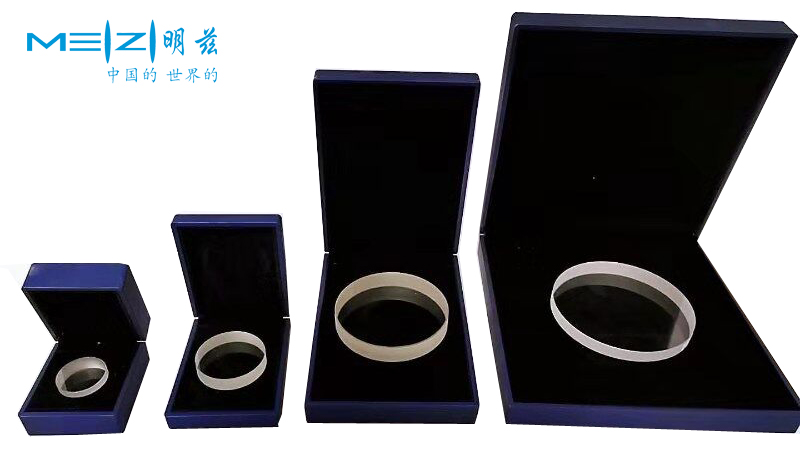

Meizs系列平面平晶是用于以干涉法测量块规，以及检验块规、量规、零件密封面测量仪器及测量工具量面的研合性和平面度的工具。
适用于光学加工厂、厂矿企业计量室、精密加工车间、阀门密封面现场检测使用，也适用于高等院校、科学研究等单位做平面度等检测。

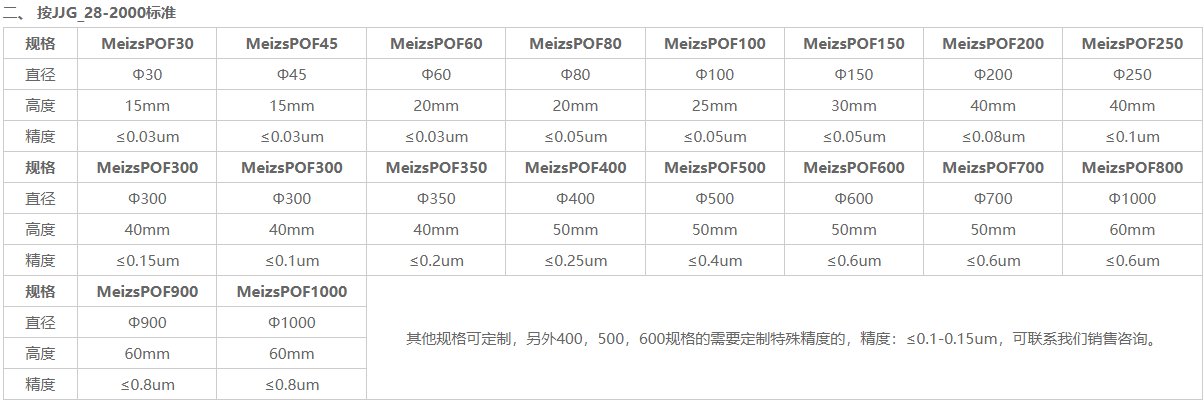

1. 平晶精度：1级

2. 平面度误差：
直径 30~60mm      0.03μm 直径 80~200mm    0.05μm
直径 250~300mm  0.1μm 直径 300~600mm  0.1μm

3. 平行度误差：Ⅰ级 0.6μm

4. 平晶的材料：A级 光学K9玻璃，可定制石英等材料
检验标准 （GB 903-1987 无色光学玻璃）

5. 平晶必须放置在(20士5)℃和湿度不大于80 % RH的检定室内进行等温，等温时间不少于8h

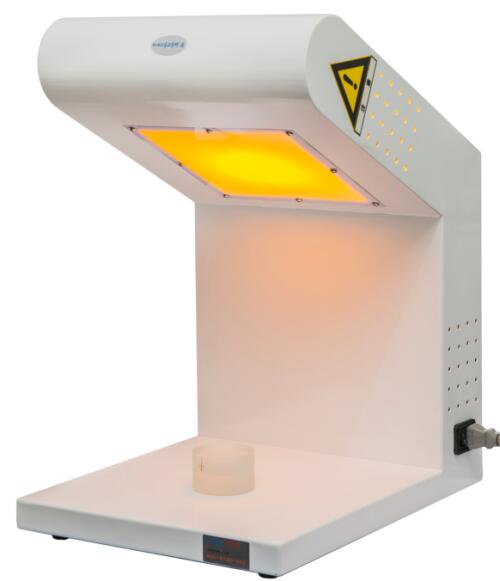

高精度钠光灯箱

产品规格：

正置式NG-002检测平晶范围直径300mm
正置式NG-003检测平晶范围直径500mm
正置式NG-004检测平晶范围直径600mm

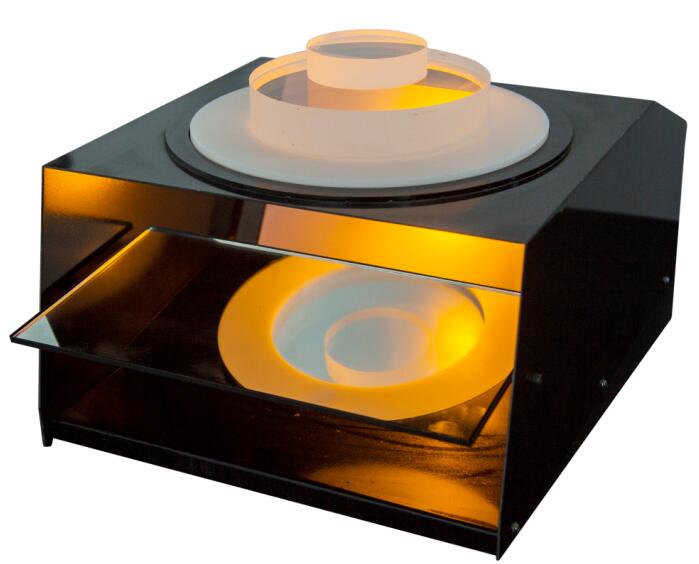

卧式NG-W200检测平晶范围直径30-200mm
卧式NG-W300检测平晶范围直径200-300mm（其它规格可以定做更大）
主要参数：

高精度钠光灯箱是光学仪器理想的单色光源。主要和平面平晶配套，用于以干涉法测量块规，以及检验块规、量规、零件密封面、测量仪 器及测量工具量面的研合性和平面度适用于光学加工厂、厂矿企业计量室、精密加工车间、阀门密封面现场检测使用，也适用于高等院校、科学研究等单位做平面度等检测。

技术特点：
1、平面度检测仪专用产品。采用电子镇流器具有适应范围广，使用寿命长、不受环境温度影响、灯光稳定。
2、由于低压钠灯的发光辐射光谱纯正、稳定、无杂散光，该波长光线透雾性强。
3、利用低压钠灯光源高光效的特点，提高灯具光输出效率，降低能耗。
4、根据光源的特性，灯反射器采用抗紫外线喷塑。流线形外型，全密封，防眩光设计，增强灯具防尘、防水等级，并增加其美观性。
5、检测平台采用特殊材料，表面喷涂工艺精工制作，增强对被测工作的保护和保证检测精度。
6、高精度钠光灯箱是由特种的抗钠玻璃吹成管胆，管内充有金属钠，外面封接玻璃外壳而成。点燃后能辐射比较强5890A 5896A钠谱线。具有适应范围广、使用寿命长、不受环境温度影响、灯光稳定无频闪的特点，可防止低频灯光源对人眼的伤害。 发光管它的发光效率基本不受环境温度的影响。其辐射光谱纯正、稳定、无杂散光。其发光波长透雾性强，在低功率电光源产品中光效最高，是光学仪器中单色光源最理想的选择。
7、工作电压：15+5 功率：20 W 工作电流：1-1.3A

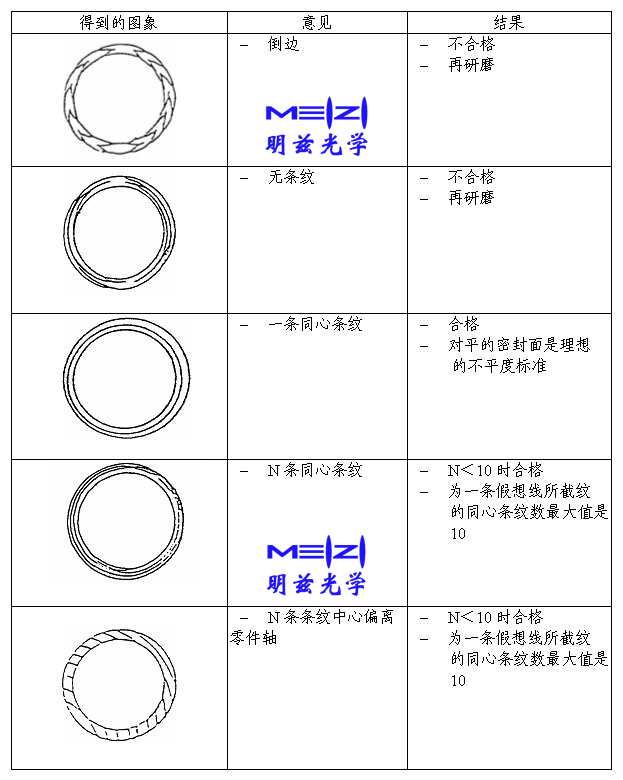

检测示意图
